Полезната оферта започва с PVC състава и инсталираната машина, а не с диаметър и снимка. Това ръководство превръща технологичното задължение, износените части и целта за приемане в спецификация за закупуване, която фабриката действително може да произвежда.
За PVC с висок пълнеж, посочете пълната рецепта в phr, метод на подаване, краен продукт, необходима производителност, въртене на винта, централно разстояние, размери на свързване и карта на износване както на винтовете, така и на отворите на цевта. Изберете азотиране, хромиране или биметален слой спрямо действителното натоварване на износването. Одобрете чертежа и метода на проверка, преди цената да стане решаващ фактор.
Определете задачата за екструдиране, преди да обсъдите винта
„Паралелен двоен винт за PVC с висок пълнеж“ е продуктова фамилия, а не пълна спецификация. Не ни казва дали линията произвежда напорна тръба, дренажна тръба, профил, лист или пенокартон. Също така пропуска дали екструдерът приготвя съединение или захранва директно матрицата за оформяне.
Тези разграничения променят митото по цевта. Захранването, синтезът, разпределителното смесване, обезпаряването и генерирането на налягане не се случват по един и същи начин във всяка линия. Задвижването, скоростната кутия, матрицата надолу по веригата и охлаждащото оборудване налагат ограничения, които един чертеж на винт не може да премахне.
Нашият фабричен изглед:не бихме одобрили промяна на геометрията само от процента на пълнителя. Първо питаме какво прави добре текущата линия, къде става нестабилна и какъв резултат трябва да се подобри. Ако съществуващият продукт е приемлив и задачата е подмяна, запазването на доказана геометрия може да бъде по-безопасно от добавянето на агресивна функция за смесване без доказателства.
Започнете запитването, като изберете една цел: възпроизвеждане на първоначалното натоварване, коригиране на измерен проблем с износването или проектиране за нова формула и изход. Комбинирането на трите в една неясна заявка прави предложенията на доставчиците невъзможни за сравнение.
Една фабрика може да проектира само около формулата, която получава
За PVC "30% пълнител" не е достатъчно прецизен. Посочете съставките в части на сто смола, обикновено написани като phr, и също така осигурете готовия състав на сместа, ако вашата система за вътрешен контрол използва тегловен процент. Двата израза нямат един и същи знаменател.
Запишете класа PVC смола, калциевия карбонат или друг клас пълнител, информацията за частиците, предоставена от производителя на пълнителя, стабилизиращата система, смазочните материали, помощните средства за обработка, модификаторите на удара, пигментите и рециклираното съдържание. Добавете насипната плътност и фуражната форма на действителната суха смес. Ако заводът промени рецептите, посочете работния диапазон, вместо да изпращате само най-лесната оценка.
Останалата част от линията има значение, защото напълненият прах трябва да достига постоянно до винтовете. В публикувана система Батенфелд-Синсинати пътят за дозиране на креда използва бъркалки за предотвратяване на мостове, гравиметричен мониторинг и винтова геометрия, адаптирана за 30 до 100 части креда. Този пример е специфичен за неговата линия twinEX 93-34, но урокът за доставки е широк: дизайнът на захранващото устройство и дизайнът на винта трябва да бъдат прегледани заедно.
Добавките също променят процеса на обработка. Публикуваната работа на Arkema върху състава на PVC подова настилка с висок пълнеж свързва специална помощ за обработка със сливане и последователна обработка на стопилка при повишени нива на калциев карбонат. Полезно напомняне, че един и същ пълнител phr може да се държи по различен начин, когато смолата и опаковката на добавките се променят.
Подготвяте нов PVC проект с висок пълнеж?Изпратете рецептата под споразумение за поверителност, ако е необходимо, плюс чертежа и целевия продукт. След това можем да обсъдим винта и цевта като част от определено задължение за обработка.
Изпратете формулировка и чертежВижте паралелния PVC продуктЗаключете въртенето, ръчността и интерфейса на машината

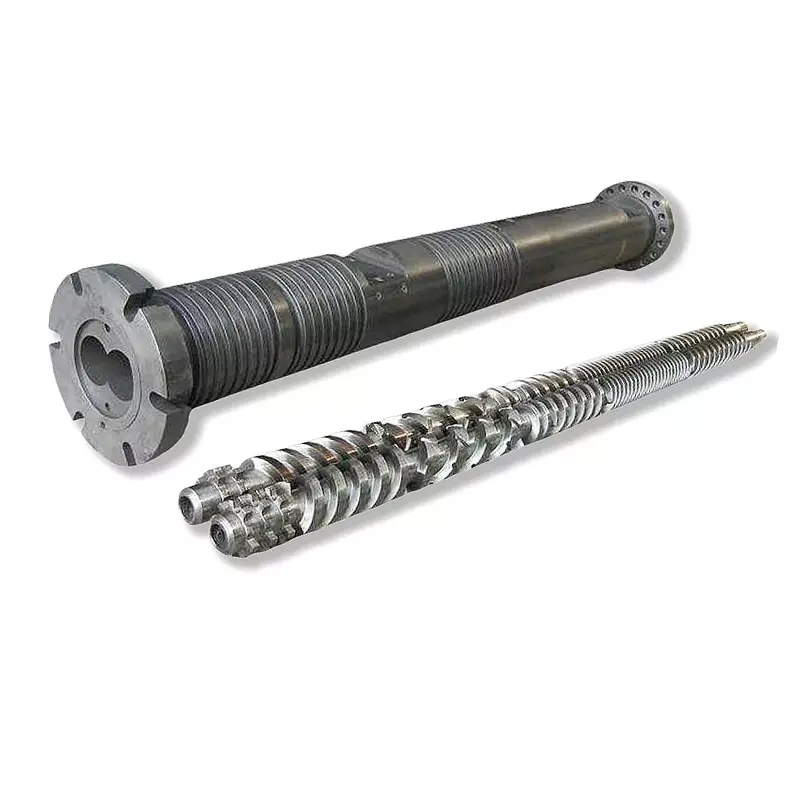

Nanhaiya доставя и дветесъвместно въртящи се паралелни двойни винтови варелиипротивоположно въртящи се паралелни двойни винтови варели. Те са различни механични конфигурации. Доставчикът не трябва да прави заключение за правилния от снимка на готовия PVC продукт.
За смяна идентифицирайте въртенето на винта с посоката на гледане, посочена на чертежа. Включете позицията на винта, фазовите маркировки, централното разстояние, външните и кореновите диаметри, работната дължина, връзката на вала, шлиците или ключовите детайли, натискните повърхности и геометрията на отвора във формата на осмица на цевта.
След това дефинирайте всеки интерфейс: отвор за подаване, вентилация, зони за отопление и охлаждане, отвори за термодвойки, шарка на болтовете на фланеца, челна част на скоростната кутия, връзка на прекъсвача или матрица, опори и цялостна инсталационна обвивка. Малък пропуск може да попречи на иначе добре обработен комплект да пасне на линията.
| Площ | Минимум доказателства | Често срещана неяснота за премахване |
|---|---|---|
| Винтова двойка | Одобрен чертеж, лява и дясна идентификация, въртене, ръкохватка, фазиране и свързване | Завъртането е посочено, без да се казва към кой край е изправен зрителят |
| Отвори за цев | Междуцентрово разстояние, профил на отвора, аксиални размери, портове и опорни точки на фланците | Един номинален диаметър на отвора, използван за описване на пълния профил на фигура осем |
| Клирънс | Специфицирани хлабини между винт и цилиндър и винт към винт с условие за изпитване | Доставчикът се очаква да реконструира оригиналната хлабина от износени части |
| Интерфейси | Скоростна кутия, захранване, вентилация, отопление, охлаждане и чертежи на свързване на матрицата | Снимки без размери, данни или спецификации на конци |
| Контрол на сглобяването | Номера на двойки, маркировки за времето, процедура за инсталиране и изисквания на производителя на машината | Два винта, третирани като независими резервни части |
Когато купувачът изпрати само износени винтове, ние можем да измерим какво е налице, но износването вече е променило земята, профила на полета и клирънса. Ние предпочитаме одобрените чертежи, машинни данни и измервания на двата компонента. Няма да наричаме износената геометрия оригинален дизайн, просто защото това е единствената проба в щайгата.
Използвайте таблицата с модели като инструмент за проверка, а не като обещание
Нашитеобхват на паралелен двоен винтизброява пет често срещани модела от 75 до 130 mm. Публикуваните производствени диапазони на PVC помагат на купувача да идентифицира начална платформа. Те не заместват формулировката, захранващото устройство, матрицата и прегледа на задвижването.
| Модел | Диаметър на винта | L/D | PVC изходен капацитет | Скорост на шнека | Задвижващ мотор |
|---|---|---|---|---|---|
| NHY75 | 75 мм | 26 до 36 | 220 до 350 кг/ч | 45 об./мин | 45 kW |
| NHY90 | 90 мм | 26 до 36 | 280 до 460 кг/ч | 45 об./мин | 55 kW |
| NHY110 | 110 мм | 26 до 36 | 350 до 650 кг/ч | 45 об./мин | 75 kW |
| NHY120 | 120 мм | 26 до 36 | 500 до 800 кг/ч | 45 об./мин | 110 kW |
| NHY130 | 130 мм | 26 до 36 | 680 до 1000 кг/ч | 45 об./мин | 132 kW |
Рецептата с голямо пълнене може да промени обемното подаване, поведението при топене, търсенето на въртящ момент, износването и налягането на матрицата. Ето защо ние искаме стабилен текущи производствен рекорд, когато такъв съществува. Той осигурява много по-добра справка за оразмеряване, отколкото желаната продукция сама.
За съществуващ екструдер скоростната кутия и интерфейсът на варела обикновено определят размера преди каталога. За нов ред изходната цел трябва да бъде свързана с именувана рецепта и стандарт за приемане на продукта. Ако офертата изброява kg/h без приетата формула и продукт, броят е труден за налагане.
Изберете защита от износване от картата на износване
TheNanhaiya PVC успореден двувинтов варелизползва 38CrMoAlA като посочен основен материал и предлага азотирани, хромирани и биметални спецификации. Това са различни конструкции. Сравняването им само по най-голямото число на твърдостта е лоша практика при закупуване.
| Собственост | Публикувана стойност | Поставете това в реда |
|---|---|---|
| Основен материал | 38CrMoAlA | Документ за компонент, клас стомана и изискван материал |
| Твърдост на термична обработка | HB260 до 320 | Място на изпитване, метод и протокол за приемане |
| Твърдост на азотиране | HV950 до 1000 | Обработена повърхност, метод на измерване и точки на приемане |
| Дълбочина на азотиране | 0,50 до 0,70 mm | Дефиниране на дълбочината на случая и метод за проверка |
| Крехкост при азотиране | Степен 1 или по-ниска | Приложим метод за изпитване и запис |
| Грапавост | Ra0.4 | Повърхност, посока, граница и инструмент |
| Правост на винта | 0,015 мм | Дата, измерена дължина, опорно състояние и метод |
| Хромирана твърдост | HV 950 или по-висока | Покрита площ и място за проверка |
| Дебелина на хром | 0,05 до 0,10 mm | Зони за изчертаване и изискване за крайна дебелина |
| Биметална твърдост | HRC60 до 65 | Площ на сплавта, идентичност на слоя и местоположение на теста |
| Биметална дълбочина | 2,0 до 3,0 мм | Защитени зони и проверка на дълбочина |
HV и HRC са различни скали на твърдост, докато изброените дълбочини на слоевете също се различават значително. Тънка твърда повърхност и по-дълбок слой сплав не могат да бъдат класирани чрез четене на една клетка. Офертата трябва да идентифицира компонента, точните защитени зони, завършените размери след обработка и документа, използван за приемане.
Името на пълнителя също е недостатъчно. Натоварването, свойствата на частиците, агломерацията, рециклираното замърсяване и локалното налягане влияят върху модела на износване. Насоките за износване на Coperion за неговото оборудване за смесване подчертават топенето, абразивното смесване и натрупването на налягане като силно натоварени зони. Полезният принцип за поръчка за замяна е да се защитят зоните, идентифицирани от процеса и измерванията.
Не сте сигурни дали азотирането или биметалната защита принадлежи към RFQ?Изпратете снимки и карта за измерване на двата винта и цевта. Включете клас пълнител, phr и производствена история, така че предложението за повърхност да има определена причина.
Попитайте за материал и лечениеВижте производствено оборудване на NanhaiyaИзмерете двата винта и двата отвора на посочените позиции
Докладът за износване трябва да показва къде е взета всяка стойност. Почистете частите, оставете ги да достигнат стабилна температура за проверка, маркирайте захранващия край и номерирайте аксиалните станции. Измерете двата винта, двата цилиндъра и критичната връзка винт към винт, като използвате съгласуван метод.
Публикуваният диагностичен подход на Coperion за неговите варели ZSK и STS изисква чисти, хладни варели и комбинира измерване на отвора с видео проверка на определени размери. Вашето оборудване и метод може да се различават, но дисциплината е стабилна: размерът и състоянието на повърхността трябва да се записват заедно.
| Записвайте | Защо му е мястото в доклада | Решението, което подкрепя |
|---|---|---|
| Карта на аксиалната станция | Предотвратява загуба на местоположението на минимална или максимална стойност | Локален ремонт, зонова защита или пълна подмяна |
| Двата винтови профила | Показва асиметрично износване и запазва ляво/дясно идентичност | Сменете една част, двойката или проучете подравняването |
| И двата бъчви | Разкрива дали нов винт все още ще работи с прекомерна хлабина на отвора | Само винтове срещу съвпадащ комплект винт и цилиндър |
| Повърхностни изображения | Документи за набраздяване, питинг, загуба на покритие и отлагания на материали | Отделете износването на размерите от проблема с повърхността или почистването |
| Оперативна тенденция | Свързва физическото състояние с мощността, натоварването, налягането и качеството на продукта | Потвърдете, че износването причинява докладвания производствен проблем |
Загуба на мощност, нестабилно налягане, прегряване и лош външен вид на продукта могат да оправдаят проверка, но те не доказват, че винтът е износен. Сравнете текущия ред със стабилна референтна рецепта. Проверете захранването, нагревателите, сензорите, вентилацията, ограничаването на матрицата и състоянието на задвижването, преди да обвините един компонент.
Ако цевта е износена, инсталирането само на нови винтове може да остави работния просвет извън предвиденото състояние от първия ден. Предпочитаме да загубим поръчка само за винтове, отколкото да кажем на купувача, че новите части могат да възстановят хлабината, която не сме измерили.
Сравнете офертите по обхват, а не по етикет на сплавта
Поставете всеки доставчик на един и същи лист със запитвания. Ако една оферта включва варел, чифт винтове, обработка, доклади от инспекции и защита при транспортиране, докато друга изброява само „биметален двоен винт“, цените не са сравними.
| Ред за котировки | Приемливо определение | Причина за връщане на офертата |
|---|---|---|
| Обхват на компонента | Посочени са ляв винт, десен винт, цев, аксесоари и изключени елементи | „Един комплект“ без сметка за доставка |
| Геометрия | Ревизия на чертежа и изброени критични размери | Само диаметър и L/D |
| Материал | Идентифицирани зони на основна стомана и обработка или сплав | „Премиум сплав“ без клас или местоположение |
| инспекция | Съгласувани размери, методи, записи и точки на приемане | „Висока точност“ без измерими критерии |
| Проба за ефективност | Дефинирани са рецепта, захранване, матрица, изходен прозорец, граници на машината и проверки на продукта | Обещание за изход без тестово условие |
| Търговски обхват | Изброени са ценова база, опаковка, база за доставка, документация и граници на услугата | Ниска единична цена с неразрешени технически изключения |
Помолете доставчика да маркира всяко отклонение от вашия чертеж, вместо тихомълком да заменя изискване. Предложеното подобрение може да бъде ценно, но трябва да изглежда като ревизия с причина. Това защитава закупуването, поддръжката и производителя, когато частта достигне до машината месеци по-късно.
Съгласете проверката и пускането в експлоатация преди производството
Одобреният чертеж е центърът на покупката. Прикрепете изискване за материал, зони за повърхностна обработка, отчет за размерите, твърдост или метод за проверка на слоя, идентификация на двойки и изисквания за опаковане. Определете кои документи пътуват с пратката.
За монтаж следвайте процедурите за подравняване, хлабина, нагряване и пускане на производителя на екструдера. Не насилвайте чифт винтове, които не могат да се въртят, както се изисква от процедурата на машината. Проучете напасването, времето и монтажа, преди да приложите задвижващия въртящ момент.
Опитът за приемане на продукцията се нуждае от наименована формула и състояние на фуража. Записвайте действителната производителност, скоростта на шнека, натоварването на двигателя или индикацията за въртящ момент, налягането на главата, температурното поведение, състоянието на вентилационните отвори и проверките на готовия продукт. Ако продуктът е тръба или профил, включете критериите за размери и външен вид, които решават дали продукцията е годна за продажба.
Изпратете ни високо попълнено PVC RFQ, от което можем да проектираме
Включете модела на машината, подробности за чертеж, въртене и фазиране, пълна рецепта в phr, степен на пълнител, рециклирано съдържание, текущ оперативен запис, продуктова цел и измервания на износването. Кажете ни дали имате нужда от верен заместител или документиран преглед на геометрията.
Изпратете пакета с RFQ по имейлОбсъдете в WhatsAppОтворете страницата за запитване
Zhoushan Nanhaiya Plastic Machinery Co., Ltd.
Продукти:Успоредни двойни винтове | PVC паралелни двойни винтови варели | PVC тръби с успоредни винтови варели
Имейл:info@nhyscrew.com
телефон:+86-13505809643| Мобилен:+86-13587082002
Блок C, No. 2 West Section, Xingzhou Avenue, Dinghai District, Zhoushan City, Zhejiang Province, Китай.
Сервизна информация | Производствено оборудване | Фирмен профил
Често задавани въпроси
Каква информация е необходима, за да предложите високонапълнен PVC успореден двувинтов варел?
Изпратете на производителя на машината и модела, съществуващи чертежи, въртене на винта, централно разстояние, подробности за свързване, пълна PVC формула, зареждане на пълнител в phr, рециклирано съдържание, информация за продукта и матрицата, цел за изход, работни записи и измервания на стари части. Посочете провала или подобрението, което се опитвате да адресирате.
Какво ниво на пълнител се счита за PVC с висок пълнеж?
Няма универсален праг за покупка. Посочете всяка съставка в части на сто смола и предоставете готовия състав на сместа. Не замествайте phr с неясно описание, като високо съдържание на калциев карбонат, защото две рецепти, носещи този етикет, могат да създадат различни задължения за хранене, топене и износване.
Винаги ли биметалният винт е по-добър от азотирания винт за PVC с пълнеж?
Не. Изборът на обработка зависи от характеристиките на пълнителя, натоварването, замърсителите, мястото на износване, геометрията и необходимия план за поддръжка. Азотирането, хромирането и биметалните слоеве се различават по скалата на твърдостта и дълбочината на слоя, така че сравнете пълната спецификация, а не едно число за твърдост.
Мога ли да избера размера на винта само от таблицата с модели на Nanhaiya?
Използвайте таблицата на модела като начален диапазон. Окончателното оразмеряване трябва да отчита действителната формула, метода на захранване, продукта, съпротивлението на матрицата, ограниченията на задвижването и изхода за приемане. Номиналният диаметър или каталожният капацитет не определят пълното натоварване на процеса.
Мога ли да изпратя износени винтове като единствена референция за производство?
Не го препоръчваме. Износената проба записва както оригиналната геометрия, така и щетите, натрупани по време на експлоатация. Предоставете одобрения чертеж, когато е наличен, след което го подкрепете с чисти измервания, снимки и оперативна история, така че подмяната да не възпроизвежда износване като дизайн.
Мога ли да сменя само винтовете и да запазя старата цев?
Само след измерване на двата винта и двата отвора на цевта в определени аксиални позиции. Новите винтове, работещи вътре в износен варел, могат да запазят прекомерна хлабина и нестабилен изход. Решението трябва да следва съвпадащ доклад за износване и изискванията за сглобяване на производителя на машината.
Nanhaiya доставя ли едновременно въртящи се и обратно въртящи се успоредни двойни винтови варели?
да Nanhaiya изброява едновременно въртящи се и насрещно въртящи се продукти с паралелни двойни винтове. Запитването за замяна трябва да идентифицира инсталираната конфигурация, гледна точка на въртене, ръчност, фазиране и връзка на задвижването, вместо да изисква от доставчика да ги изведе от името на материала.
Как трябва да се приеме изходът след инсталирането?
Съгласете се относно рецептата, метода на хранене, матрицата, изходния прозорец, проверките на качеството на продукта и ограниченията на машината преди производството. По време на пускането в експлоатация запишете действителната производителност, натоварването, налягането, температурното поведение и качеството на крайния продукт при това договорено условие. Данните от каталога не трябва да заместват дефиниран опит за приемане.
