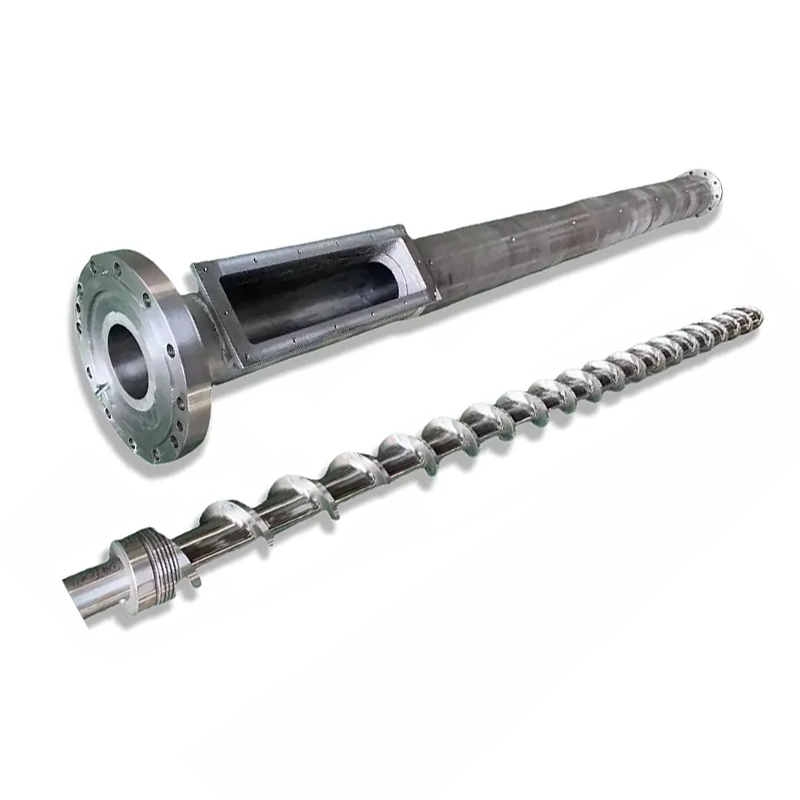

Алуминиево-пластмасов панел с един винт

Параметър

Подробности

Диаметър на винта

Общите спецификации включват 35 mm, 45 mm, 65 mm, 75 mm, 85 mm, 90 mm и т.н. Например, когато се обработват PVC тръби, 65 mm винт се използва широко, тъй като постига добър баланс между производителност и консумация на енергия.

Съотношение дължина/диаметър (L/D Ratio)

Обикновено варира от 20:1 до 30:1. За чувствителни към топлина пластмаси като PVC съотношението L/D обикновено е между 20:1 и 25:1. Това гарантира достатъчна пластификация, като същевременно намалява времето за престой на материалите в цевта, за да намали риска от разлагане.

Съотношение на компресия

Обикновено пада между 3,5:1 и 4,5:1. По-голямото съотношение на компресия улеснява пълното пластифициране и уплътняване на PVC материалите.

Дълбочина на винтовия канал

Шнековият канал е относително плитък, особено в дозиращата секция. Този дизайн намалява времето за престой на материалите и свежда до минимум възможността за разлагане.

Брой зони за отопление и охлаждане

Варира в зависимост от диаметъра на винта и спецификациите на оборудването, като обикновено варира от 5 до 6 зони. Например, едношнеков екструдер с диаметър на шнека 65 mm може да има 6 зони за нагряване и охлаждане, за да позволи прецизен контрол на температурата във всеки сегмент.

Скорост на винта

Диапазонът на скоростта трябва да се регулира според специфичния диаметър на винта и производствените изисквания. За винт φ65mm, когато се произвеждат тръби с дебелина на стената 3mm, препоръчителната скорост се контролира в диапазона 25-35rpm.

Задвижваща мощност

Свързани с диаметъра на винта и мощността. Например, едношнеков екструдер с диаметър на шнека 65 mm обикновено има задвижваща мощност от 45-90 kw.

Работна температура

Температурата на секцията за захранване обикновено е 160-170 ℃, секцията за топене е 180-190 ℃, а секцията на главата на матрицата е 175-185 ℃.
